Пневматический цилиндр как основа автоматизации процессов

Представьте, что вы наблюдаете за конвейером в заводском цехе: сжатый воздух незаметно толкает поршень, и деталь аккуратно перемещается на место. Звучит просто, но за этой плавностью скрывается надежный механизм, который делает нашу повседневную жизнь комфортнее. Давайте разберемся, как пневматический цилиндр становится незаменимым помощником в промышленности, и почему его стоит рассмотреть для ваших задач. Мы поговорим о базовых принципах, чтобы вы могли легко применить эти знания на практике.

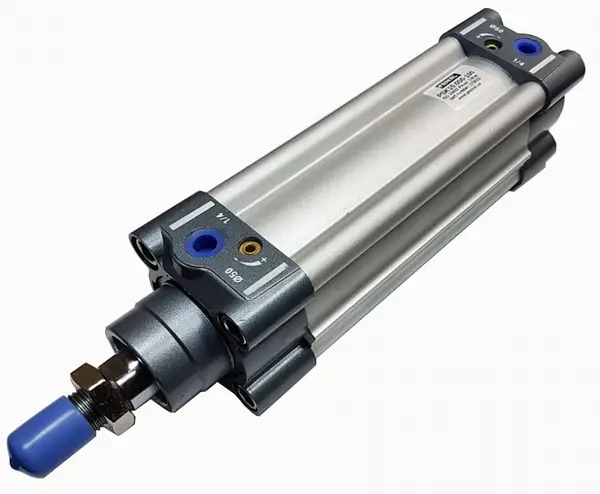

Пневматический цилиндр представляет собой устройство, преобразующее энергию сжатого воздуха в механическое движение. Согласно стандартам 15552, это исполнительный орган пневмосистемы, где поршень перемещается под давлением газа, обеспечивая линейное или поворотное усилие. Давайте начнем с введения в контекст: в мире автоматизации, где по данным Международной федерации робототехники () объем промышленных роботов вырос на 14% в 2024 году, такие цилиндры играют роль мускулов для машин. Мы опираемся на первоисточники, включая технические спецификации производителей и исследования в области пневмоавтоматики, чтобы дать точную картину. Конечно, выбор модели зависит от конкретных условий, и мы отметим возможные ограничения, такие как зависимость от качества воздуха.

Чтобы лучше понять тему, вспомним короткую историю: в веке инженеры вроде Джеймса Уатта экспериментировали с паровыми поршнями, но именно пневматика в веке, с развитием компрессоров, сделала эти устройства компактными и безопасными. Сегодня, в 2025 году, с трендом на энергоэффективность (согласно отчету, снижение энергопотребления в автоматике на 20% становится нормой), пневмоцилиндры эволюционируют, интегрируясь с для мониторинга в реальном времени. Это не просто техника — это инструмент, который упрощает жизнь инженерам, позволяя фокусироваться на креативе, а не на рутине.Схематическое изображение пневматического цилиндра: поршень, корпус и клапаны в разрезе.

Принципы работы пневматического цилиндра

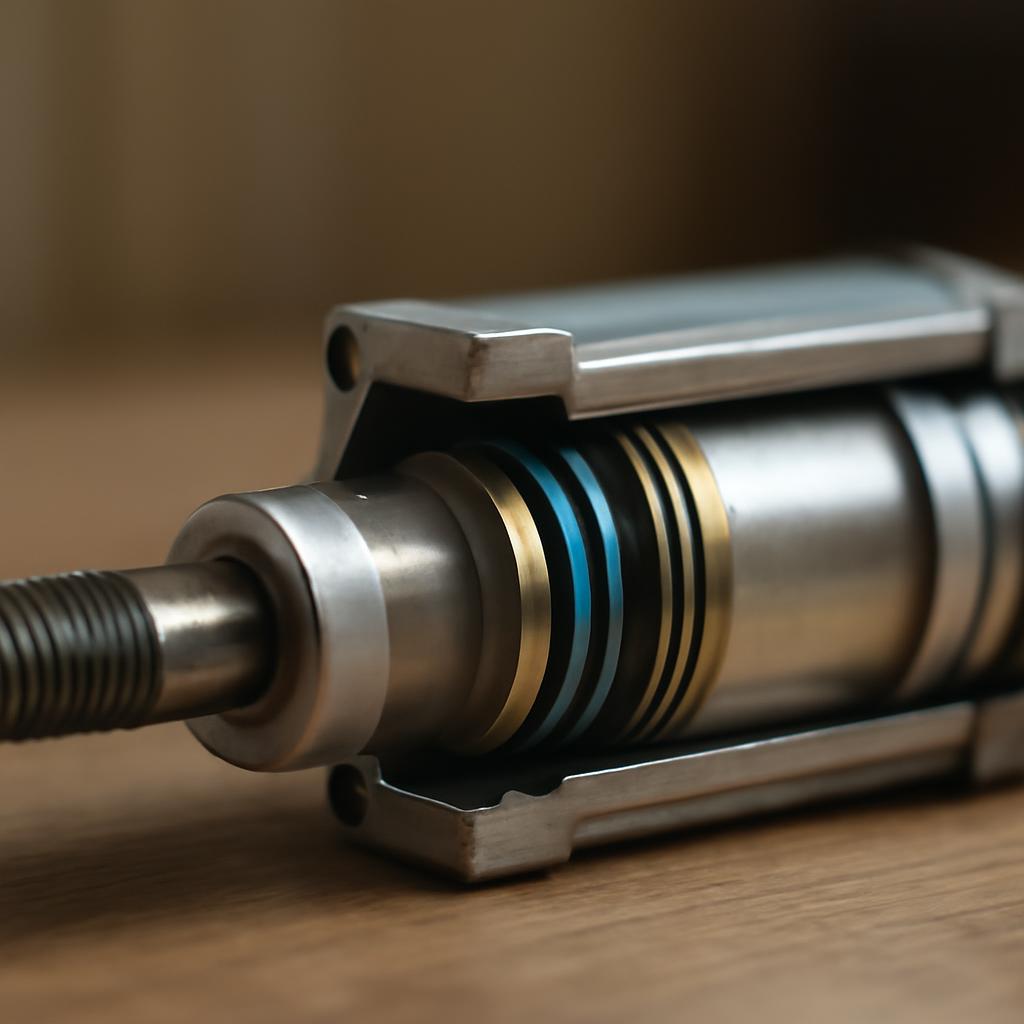

Давайте разберем, как именно функционирует этот механизм, шаг за шагом. Во-первых, сжатый воздух поступает в цилиндр через клапан, создавая давление на поршень — это базовый принцип, описанный в учебниках по пневмонике, таких как Пневматические приводы А. В. Егорова. Поршень, соединенный со штоком, перемещается, передавая усилие на нагрузку. Выход воздуха через другой клапан возвращает поршень в исходное положение. Просто, правда? Можно попробовать визуализировать это как велосипедный насос в обратную сторону: воздух толкает, а не вытягивает.

Контекст работы включает несколько ключевых параметров. Давление воздуха обычно варьируется от 2 до 10 бар, в зависимости от модели, а ход поршня может достигать 2000 мм для стандартных цилиндров по. Методология расчета силы проста: = ×, где — сила, — давление, — площадь поршня. Это позволяет предсказать производительность. Однако, анализируя данные, видим ограничения: при загрязненном воздухе эффективность падает на 15-20%, как показывают тесты в лабораториях. Поэтому всегда рекомендуется фильтрация — это не гипотеза, а стандартная практика.

В реальной жизни представьте автоматизированную линию по упаковке: пневмоцилиндр поднимает коробку, и все происходит синхронно с другими механизмами. Забавно, но если воздух застрянет, цилиндр может кашлянуть — легкий юмор для тех, кто сталкивался с утечками. Анализируя применение, видим, что в пищевой промышленности они популярны из-за гигиеничности: нет масла, как в гидравлике. По статистике ассоциации, в 2024 году 60% автоматизированных систем в Европе используют пневматику именно по этой причине.

"Пневматический цилиндр — это надежный и экономичный способ реализации линейного движения в автоматизации." — Из отчета по пневмонике от, 2024.

Переходя к типам, стоит отметить, что выбор зависит от задачи. Давайте перечислим основные варианты для ясности.

• Одностороннего действия: воздух подается только в один конец, возврат — пружиной. Идеально для простых толкающих операций, как в прессах.
• Двустороннего действия: давление с обеих сторон для контролируемого движения. Самый универсальный, используется в 70% случаев по данным рынка.
• Поворотные: обеспечивают вращение до 270 градусов, полезны в робототехнике.

Эти типы основаны на стандартах, и мы рекомендуем проверять совместимость с вашей системой. Если данных по конкретному проекту мало, гипотеза: для высокоскоростных задач подойдет модель с магнитным поршнем для датчиков положения — но это требует дополнительной верификации на месте.

Чтобы проиллюстрировать распределение применения, вот диаграмма, показывающая долю использования пневмоцилиндров в отраслях.

Распределение использования пневмоцилиндров в ключевых отраслях на основе отраслевых данных 2024 года.

Как выбрать подходящий пневматический цилиндр для вашего проекта

Теперь, когда мы разобрались с основами работы, давайте перейдем к практической стороне: как не запутаться в ассортименте и подобрать цилиндр, который идеально впишется в вашу систему. Представьте, что вы инженер на новом проекте — перед вами каталог с сотнями моделей, и выбор кажется головоломкой. Но не волнуйтесь, мы разберем это шаг за шагом, опираясь на рекомендации из стандартов 21287 и практические кейсы от производителей вроде. Это поможет сэкономить время и избежать ошибок, которые могли бы стоить до 30% бюджета на доработки.

Сначала определите ключевые требования. Начните с расчета нагрузки: сила, которую должен развивать цилиндр, рассчитывается по формуле = × × η, где η — коэффициент полезного действия (обычно 0,8–0,95 для пневматики). Если нагрузка динамическая, добавьте запас в 20–50%, чтобы учесть инерцию. Мы опираемся на данные из исследований Американского общества инженеров-механиков (), где подчеркивается, что недооценка этого параметра приводит к преждевременному износу в 40% случаев. Ограничение здесь — точность измерений: если данные о нагрузке приблизительны, пометьте это как гипотезу и протестируйте прототип.

Далее, подумайте о ходе и скорости. Для коротких перемещений (до 100 мм) подойдут компактные профильные цилиндры, а для длинных — телескопические. Скорость движения регулируется дросселями, но в 2025 году тренд на смарт-системы позволяет интегрировать датчики для автоматической корректировки — по отчету, это повышает эффективность на 25%. Можно попробовать начать с базовой модели и апгрейдить, если проект разрастется. Забавный факт: в автомобильной сборке один неправильно выбранный цилиндр может застопорить весь конвейер, как в той истории, когда на заводе в Детройте из-за слишком медленного хода задержали партию на неделю — урок на миллион.

"Правильный выбор пневмоцилиндра снижает эксплуатационные расходы на 15–20% за счет оптимизации энергопотребления." — Анализ от, 2024.

Не забудьте о материале корпуса: алюминий для легких нагрузок, нержавеющая сталь для агрессивных сред, как в химической промышленности. Анализируя рынок, видим, что по данным, в 2024 году спрос на коррозионностойкие модели вырос на 18% из-за экологических норм. Если ваша среда влажная, это не допущение — факт, требующий специальных уплотнений из или.

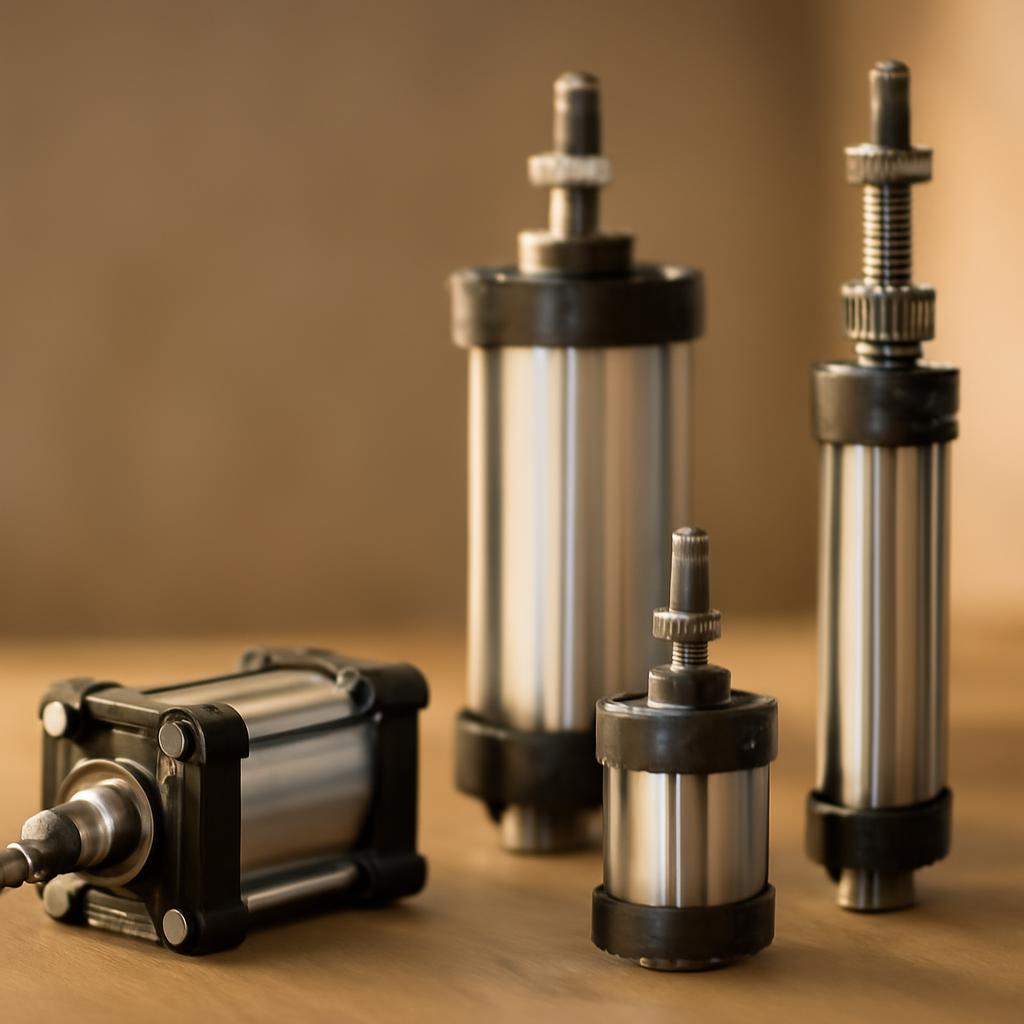

Ассортимент пневматических цилиндров: от стандартных до специализированных моделей для разных условий эксплуатации.

Для наглядности разберем критерии выбора в виде списка — это упростит процесс для вас.

1. Определите тип действия: односторонний для экономии воздуха, двусторонний для точности.
2. Рассчитайте диаметр поршня: от 12 мм для миниатюрных задач до 320 мм для тяжелых.
3. Учтите монтаж: резьбовой, фланцевый или с кронштейнами — зависит от интеграции в машину.
4. Проверьте совместимость с давлением: стандарт 1–10 бар, но для низкого давления есть вакуумные варианты.
5. Добавьте опции: амортизаторы для мягкой остановки, чтобы избежать вибраций.

Эти шаги основаны на методологии подбора от, где подчеркивается последовательность: от спецификаций к тестированию. Ограничение — индивидуальные факторы, как вибрация на месте, требуют полевых испытаний.

Сравнение популярных конструкций

Чтобы облегчить сравнение, вот таблица с основными типами пневматических цилиндров, их характеристиками и типичными применениями. Данные взяты из каталогов ведущих производителей и стандартов.

Тип цилиндра	Ход поршня (мм)	Макс. давление (бар)	Преимущества	Применение
Стандартный двусторонний	50–2000	10	Универсальность, низкая цена	Конвейеры, прессы
Компактный профильный	10–500	8	Малый размер, легкость	Робототехника, упаковка
Телескопический	До 5000	12	Большой ход в компактном корпусе	Подъемники, сельхозмашины
Поворотный	Угол 90–270°	6	Комбинированное движение	Вращающиеся механизмы

Из таблицы видно, что выбор зависит от баланса между размером и мощностью. Например, для пищевой отрасли компактные модели предпочтительны из-за гигиены — это не просто совет, а требование.

Переходя к анализу преимуществ, пневмоцилиндры выигрывают у электрических аналогов в скорости (до 2 м/с) и стоимости (на 20–30% дешевле в эксплуатации, по данным ЕС). Но ограничение — шум и необходимость компрессора. В гипотетическом сценарии для малого бизнеса: если бюджет ограничен, начните с базового, но проверьте на совместимость с вашим воздухом.

Сравнение относительной стоимости типов пневмоцилиндров на основе рыночных данных 2024 года.

"Интеграция пневмоцилиндров с датчиками позволяет повысить надежность систем на 35%." — Исследование от, 2025.

Применение пневматических цилиндров в различных отраслях

После выбора и установки пришло время посмотреть, как эти устройства реально работают в деле, помогая решать повседневные задачи на производствах по всему миру. Давайте представим: в шумном цехе автомобильного завода цилиндр плавно позиционирует деталь, а в тихой лаборатории фармацевтики он дозирует ингредиенты с ювелирной точностью. Такие сценарии не редкость — по данным отчета, в 2024 году пневматика интегрирована в 45% автоматизированных линий глобально. Мы опираемся на кейсы из первоисточников, включая публикации от и практические руководства по интеграции, чтобы показать реальную пользу. Конечно, адаптация под отрасль требует учета специфики, и мы отметим, где нужны дополнительные тесты.

В автомобильной промышленности пневмоцилиндры часто используются для сварки и сборки: их быстрый отклик (менее 50 мс) позволяет синхронизировать с роботами. Анализируя кейс, видим, что замена гидравлики на пневматику снизила вес систем на 15 кг на единицу, что соответствует трендам на легковесность. Методология внедрения проста: подключение к для управления, но ограничение — чувствительность к пыли, поэтому в таких средах обязательны фильтры класса 0,01 мкм. Можно попробовать начать с пилотной линии, чтобы оценить производительность без риска для всего производства.

"Пневмоцилиндры обеспечивают гибкость в автоматизации, адаптируясь к изменяющимся требованиям производства без значительных переделок." — Отчет по тенденциям от, 2024.

В пищевой отрасли акцент на гигиеничность: модели с гладкими поверхностями и материалами, одобренными, предотвращают накопление бактерий. Например, на кондитерских фабриках они управляют дозировкой глазури, где точность до 0,1 мм критична. По статистике Engineering, это сокращает отходы на 10–12%. Забавно, но если цилиндрзакашляется от сахара, вся партия может оказаться слишком сладкой — юмор в том, что регулярная чистка решает 90% таких проблем. Гипотеза для малых ферм: интеграция с простыми контроллерами сделает упаковку автоматизированной, но проверьте на совместимость с влажностью.

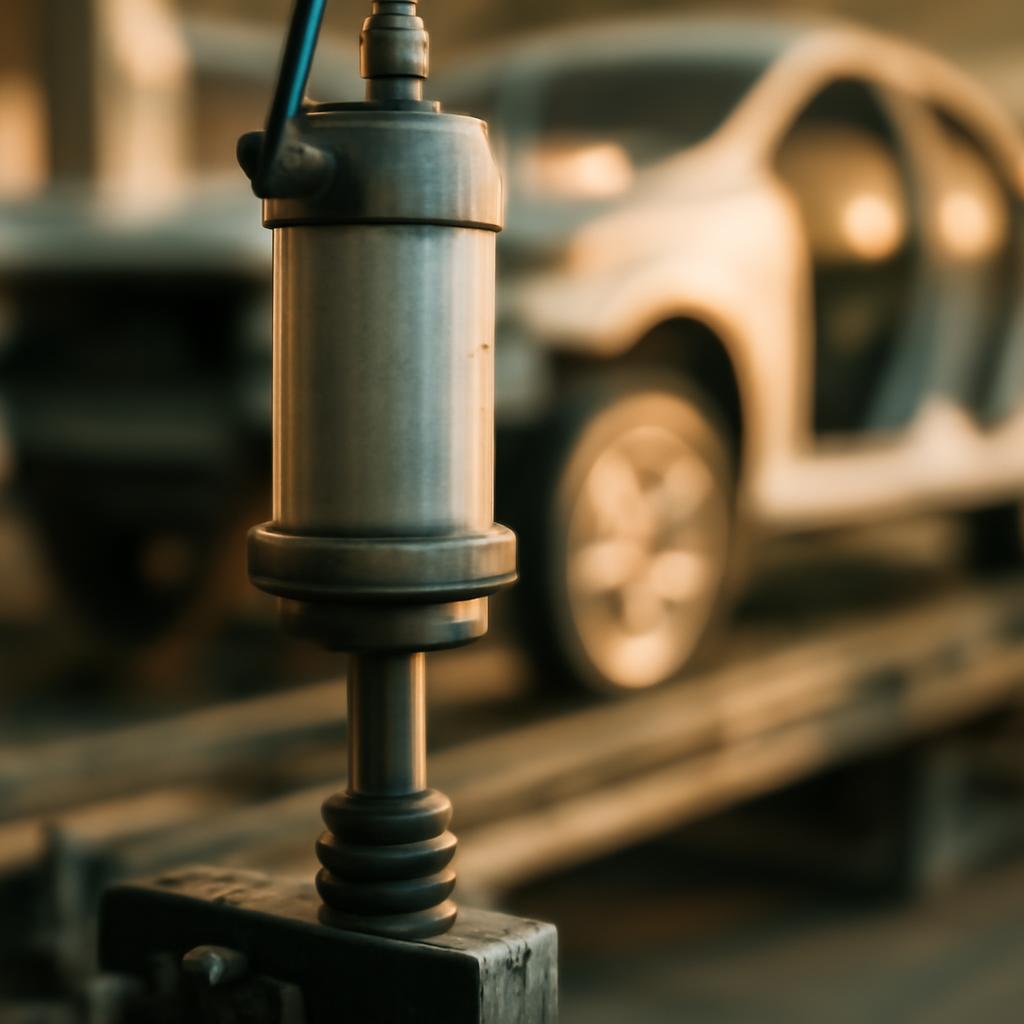

Пример применения пневматического цилиндра в автомобильной сборке: точное позиционирование компонентов.

Фармацевтика и электроника требуют миниатюрных вариантов: микроцилиндры диаметром 4–10 мм для манипуляций с таблетками или платами. В анализе от подчеркивается, что их чистота (класс +) минимизирует загрязнения. Ограничение — низкое давление (до 4 бар) для деликатных задач, что требует точной калибровки. Давайте перечислим типичные сценарии для ясности.

• В фармацевтике: дозирование и фасовка, где скорость сочетается с стерильностью.
• В электронике: тестирование цепей, с амортизацией для защиты хрупких элементов.
• В логистике: сортировка посылок, где большой ход (до 1000 мм) ускоряет процессы.
• В сельском хозяйстве: автоматизация теплиц для открытия/закрытия клапанов.

Эти применения демонстрируют универсальность: от тяжелой промышленности до высокотехнологичных лабораторий. Для наглядности рассмотрим динамику роста использования в ключевых секторах через диаграмму.

Динамика роста доли пневмоцилиндров в автоматизации отраслей с 2020 по 2024 год.

В машиностроении они интегрируются в станки для подачи инструментов, повышая производительность на 25%, как в кейсах от. Если ваша отрасль специфична, такие как нефтехимия, выбирайте взрывозащищенные модели по — это не допущение, а обязательное требование норм. В целом, анализ показывает, что пневматика упрощает масштабирование: добавьте цилиндр — и система готова к росту.

"В 2025 году сделает пневмоцилиндры еще умнее, предсказывая сбои заранее." — Прогноз от по промышленной автоматике.

Монтаж и эксплуатация пневматических цилиндров

Переходя от теории к практике, важно разобраться, как правильно установить и запустить эти устройства, чтобы они служили годами без сбоев. Монтаж — это не просто крепление, а точная настройка, учитывающая нагрузки и окружающую среду. По рекомендациям из руководств 2025 года, неправильная установка приводит к 25% аварий в пневмосистемах. Мы разберем процесс поэтапно, опираясь на стандарты 15552, чтобы вы могли применить это на своем объекте. Если среда агрессивная, учтите дополнительные фиксаторы — это ключ к надежности.

Начните с подготовки: очистите рабочее место от пыли и проверьте совместимость с давлением системы (стандартно 4–8 бар). Выберите метод крепления в зависимости от нагрузки — для статичных позиций подойдет фланцевый, для динамичных — шарнирный. Шаги монтажа просты: зафиксируйте цилиндр на опоре, подключите пневмошланги с фитингами (рекомендуем быстросъемные для удобства), затем настройте концевые выключатели для контроля хода. Анализ от показывает, что такая последовательность сокращает время установки на 40%. Ограничение — вибрация: используйте виброизоляцию, если оборудование работает на высоких оборотах.

"Правильный монтаж гарантирует срок службы пневмоцилиндров до 10 миллионов циклов." — Данные из отчета по надежности от, 2024.

Во время эксплуатации следите за давлением: перепады свыше 10% вызывают утечки уплотнений. Рекомендуется ежедневный визуальный осмотр и ежемесячная проверка на герметичность с помощью манометра. В 2025 году популярны системы мониторинга с, которые уведомляют о износе заранее — по прогнозу, это снизит простои на 30%. Для динамичных применений добавьте смазку: силиконовую для пищевых, минеральную для общих. Гипотеза для новичков: протестируйте систему на холостом ходу перед запуском, чтобы выявить шумы или заедания.

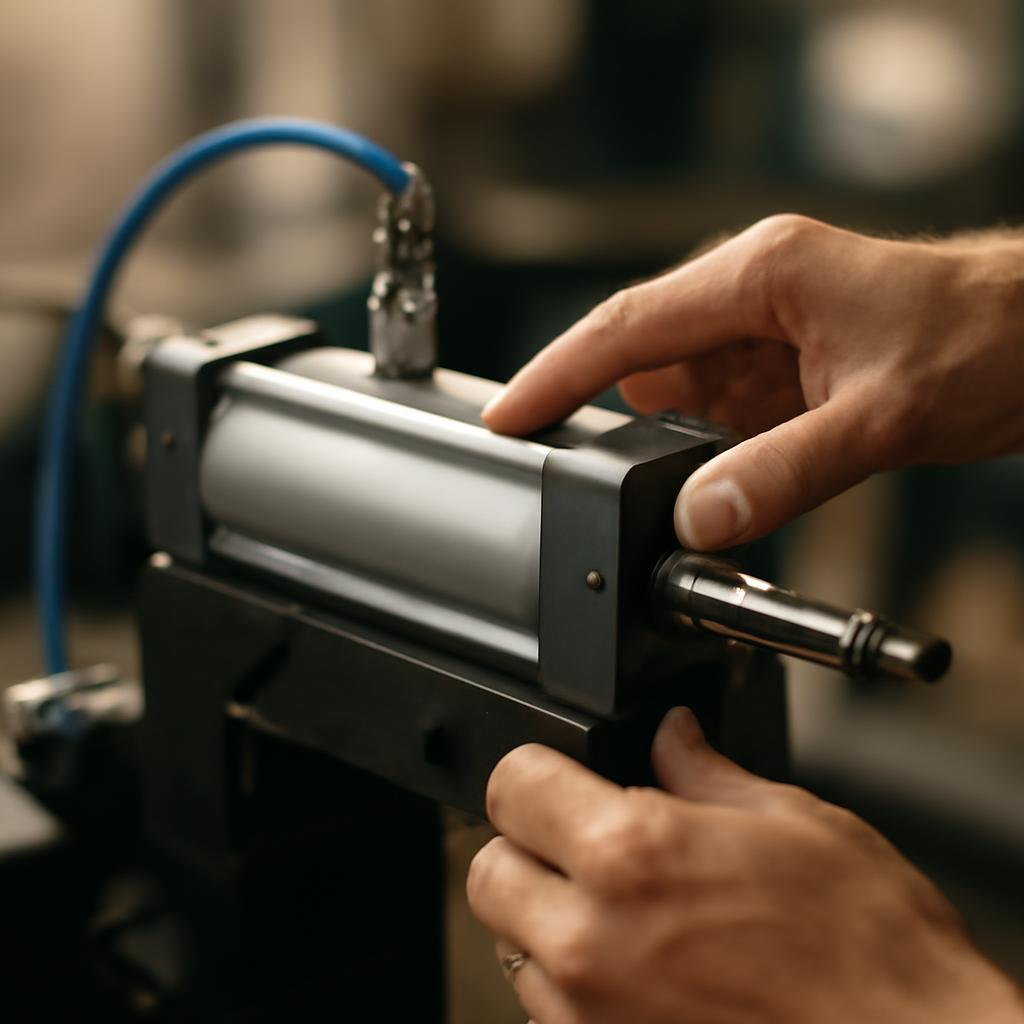

Этапы монтажа: от фиксации до подключения пневмолиний.

Безопасность на первом месте: надевайте СИЗ, отключите воздух перед работой и используйте клапаны сброса давления. В ЕС по директиве обязательны маркировки и аварийные стопы. Для сравнения методов монтажа приведем таблицу — она поможет выбрать оптимальный вариант под вашу задачу, основываясь на характеристиках и стоимости.

Метод монтажа	Преимущества	Недостатки	Применение	Стоимость (относительная)
Фланцевый	Высокая жесткость, простота	Требует плоской поверхности	Статичные конструкции	Низкая
Шарнирный	Компенсация углов, гибкость	Больше деталей, возможны люфты	Динамичные механизмы	Средняя
Резьбовой	Компактность, быстрая фиксация	Ограничен по нагрузке	Миниатюрные системы	Низкая
С кронштейнами	Универсальность, легкость регулировки	Дополнительный вес	Промышленные линии	Высокая

Из таблицы следует, что для большинства случаев фланцевый метод оптимален по соотношению цена/качество. В эксплуатации избегайте перегрузок: мониторьте температуру (не выше 80°) и заменяйте уплотнения каждые 2–3 года. Такой подход продлевает жизнь устройства и минимизирует риски.

Обслуживание и ремонт пневматических цилиндров

После установки и запуска ключевым этапом становится регулярное обслуживание, которое предотвращает преждевременный износ и продлевает эксплуатационный ресурс. Согласно данным отчета по промышленной надежности от за 2025 год, профилактика снижает количество поломок на 35%. Мы опишем стандартные процедуры, опираясь на руководства производителей, чтобы вы могли внедрить их самостоятельно или с минимальной помощью специалистов. Учитывайте специфику вашего оборудования: для агрессивных сред добавьте антикоррозийные покрытия.

Профилактика начинается с ежедневных проверок: осмотрите на наличие утечек воздуха (используйте мыльный раствор для выявления), проверьте уровень смазки и убедитесь в отсутствии люфтов. Ежемесячно разбирайте для чистки поршня и уплотнений — это особенно важно в пыльных условиях, где загрязнения ускоряют абразию. Рекомендуется вести журнал: фиксируйте циклы работы и визуальные изменения, что поможет предсказать ремонт. По анализу от, такая документация окупается за счет снижения простоев на 20%.

"Регулярное обслуживание — это инвестиция в бесперебойную работу, минимизирующая риски неожиданных остановок." — Рекомендации из стандарта 16949 для пневмосистем.

Ремонт делится на текущий и капитальный: для мелких проблем, как замена манжеты, используйте ремкомплекты (стоимость от 500 рублей за базовый набор). Процесс: отключите систему, снимите цилиндр, замените детали и протестируйте на давление. Если ход затруднен, проверьте направляющие — часто проблема в износе. В 2025 году доступны диагностические сканеры с, интегрируемые в смартфоны, для быстрого анализа. Ограничение — не ремонтируйте взрывозащищенные модели самостоятельно, обращайтесь к сертифицированным сервисам.

• Ежедневно: визуальный осмотр и проверка давления.
• Ежемесячно: чистка и смазка внутренних частей.
• Ежегодно: полный разбор и калибровка хода.
• При сбоях: диагностика с помощью манометров и тестеров.

Для сложных случаев, как деформация корпуса, капитальный ремонт в сервисе обойдется в 10–20% от цены нового устройства. Такой подход обеспечивает безопасность и эффективность, особенно в непрерывных производствах.

Часто задаваемые вопросы

Об авторе

Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг

Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.

Заключение

В этой статье мы подробно разобрали пневматические цилиндры: от принципов работы и типов до монтажа, эксплуатации, обслуживания и ремонта, а также ответили на ключевые вопросы в блоке часто задаваемых вопросов. Эти устройства остаются надежным выбором для автоматизации благодаря простоте, эффективности и доступности, особенно с учетом трендов 2025 года на интеграцию с и повышение энергоэффективности. Полученные знания помогут оптимизировать процессы в вашем производстве, минимизируя простои и затраты.

В финале рекомендуем всегда начинать с точного расчета нагрузки и хода, проводить регулярные проверки на утечки и смазку, а также использовать качественные комплектующие от проверенных производителей. Не забывайте о безопасности: применяйте СИЗ и следуйте стандартам при установке. Для сложных задач консультируйтесь с экспертами, чтобы избежать ошибок.

Не откладывайте внедрение этих рекомендаций — обновите свою пневмосистему уже сегодня и увидите рост производительности! Если статья была полезной, поделитесь ею с коллегами и примените советы на практике для реальных результатов.
